| Серия | УПП |
| Мощность | 0.12 - 1200 кВт |
| Напряжение | 380/400В (220В...690В) |
| Кол-во вводов | 1 (Один) | под заказ более |
| Входы управления | Цифровые/аналоговые |
| Байпас | Под заказ |
|
Обводной контактор |
Под заказ |
| Степень защиты | IP00 | под заказ др. |
|
Производитель |
 Россия  КНР  Германия
|
* Цена варьируется при изменении параметров, стоимость уточняйте по email или телефону.
** Изображения указаны примерные под разные комплектации, подробные уточняйте по email.
пунктов выдачи
монтаж на объекте
странам Таможенного союза
до 5 лет (60 месяцев)

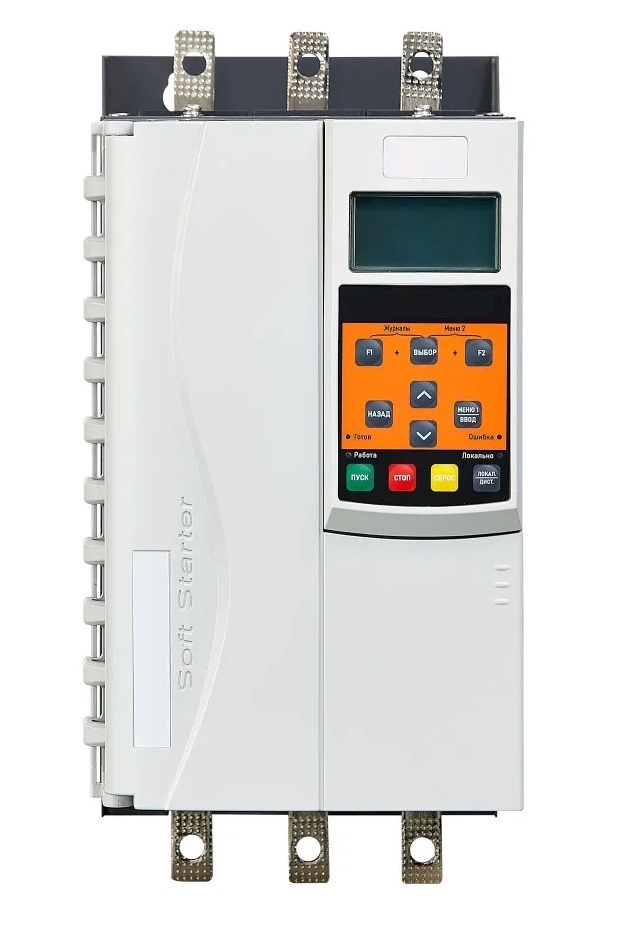

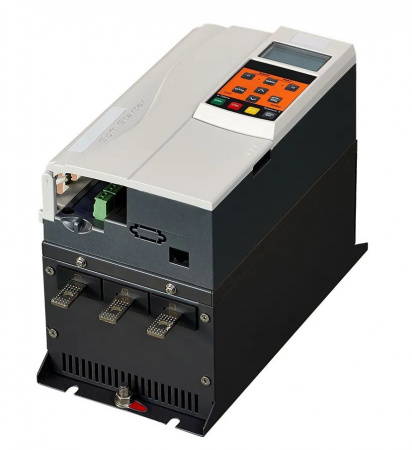

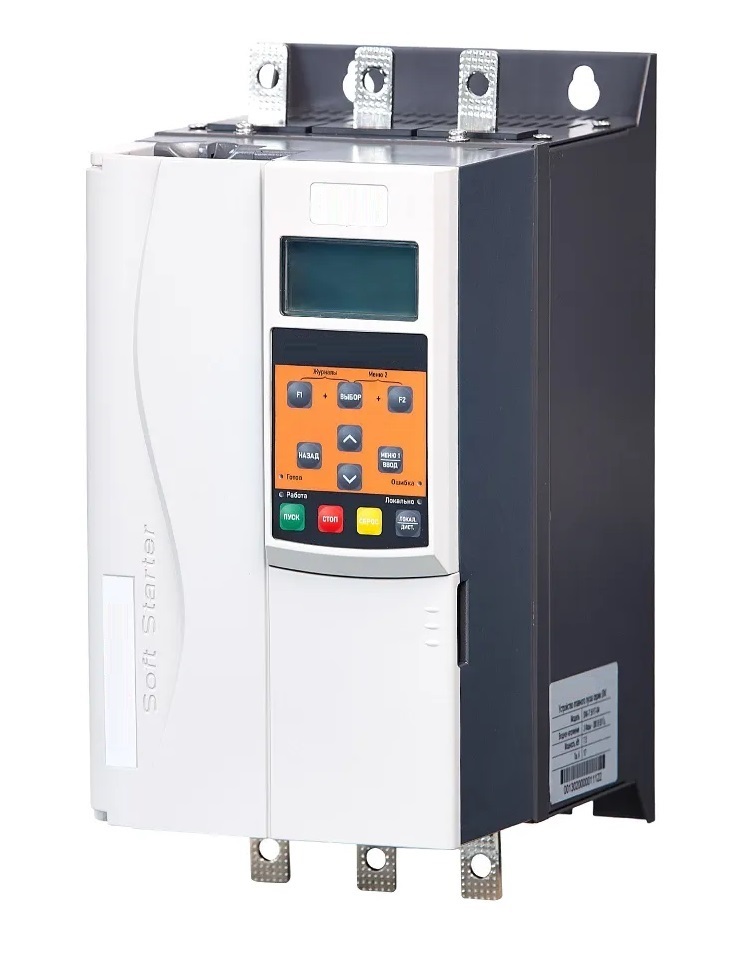

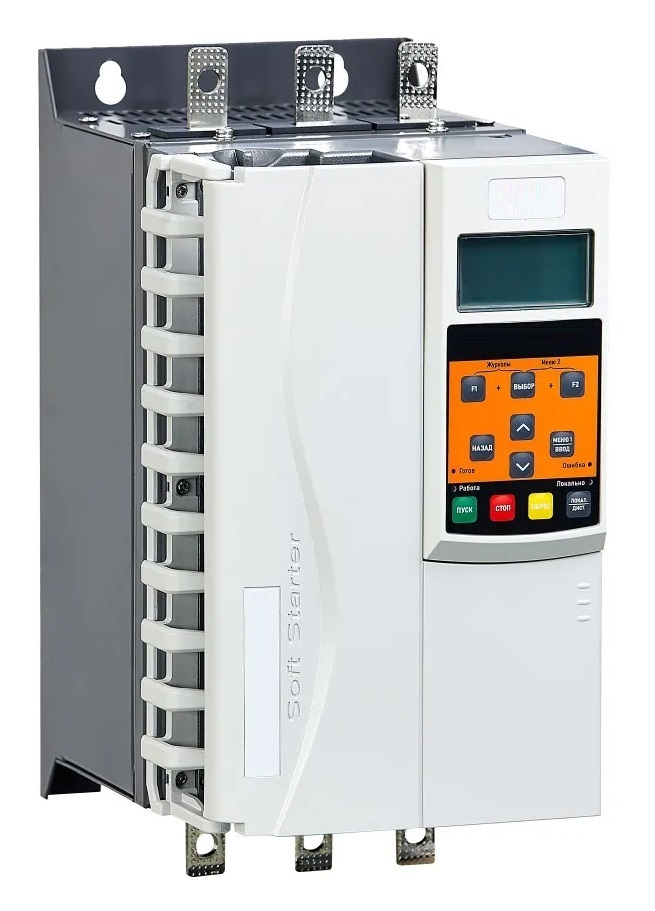

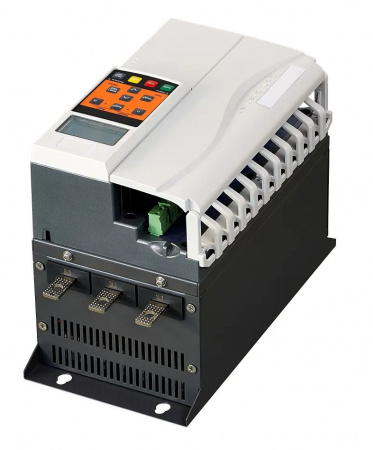

Устройства плавного пуска УПП от 0,12 кВт до 1200 кВт - это электронный модульный блок управления, включающей в себя устройства защиты, с контактами, которые подключают к цепи управления и двигателю. Пусковой режим задается кнопками. Прибор программируют с помощью сетевого разъема, он же предназначен для обмена данными. У некоторых моделей есть индикаторы и ЖК экран, на котором высвечиваются показания. Предназначен для управления системой вентиляции, системой водоснабжения, насосами, электроприводами, группой электроприводов и технологическими процессами энергетики.
Может реализовывать схему пуска и управления системой, находиться в следующих режимах управления:
«Прямой пуск» - когда управление работой осуществляется с панели управления кнопками ПУСК и СТОП (ВКЛ-ВЫКЛ) в стандартной комплектации до 300кВт, более мощности стандартная комплектация производится с плавным пуском (УПП) , под заказ с ПЧ (ЧРП);- «Ручной» - когда управление работой осуществляется с панели управления кнопками ПУСК и СТОП;
- «Отключен» - когда контактор обесточен и пуск электропривода невозможен.
- «Автоматический» - когда управление производится по командам с дополнительного пункта/пульта - Опционально (под заказ).
- «Автоматический + ПЛК (с программным логистическим модулем)» - Опционально (под заказ), включение и отключение установки посредством устройств телемеханики от диспетчерских пунктов энергослужб , дополнительно с программным логистическим модулем.
- «Функциональный резерв«, «мягкий пуск«, «пуск с УПП«, «пуск с ЧРП«, «программируемый пуск« - Опционально (под заказ), производятся мощности от 0,12 до 1400 кВт.
В каталоге представлен спектр моделей мощностью до 1200 кВт и более, как на низкое напряжение: 0.23 кв, 0.36 кВ, 0.38 кВ, 0.4 кВ, 0.44 кВ, 0.50 кВ, 0.52 кВ, 0.69 кв, так и на высокое: 6 кВ, 10 кВ. Изготовление климатического исполнения под заказ: У1, У2, У3, УХЛ, УХЛ1, УХЛ2, УХЛ3, УХЛ4 и УХЛ5, так же степень защиты шкафа - под заказ: IP00, IP21, IP31, IP44, IP54, климатический блок контейнер для крайнего севера (-60+50t) - по требованию Заказчика.
На заметку покупателю!
По отдельному требованию производим сборку на другие значения мощности, серии, степени защиты, климатическое исполнение и др.
Заказать или купить Устройства плавного пуска УПП от 0,12 кВт до 1200 кВт по цене указанной на сайте, Вы можете по телефону, e-mail.

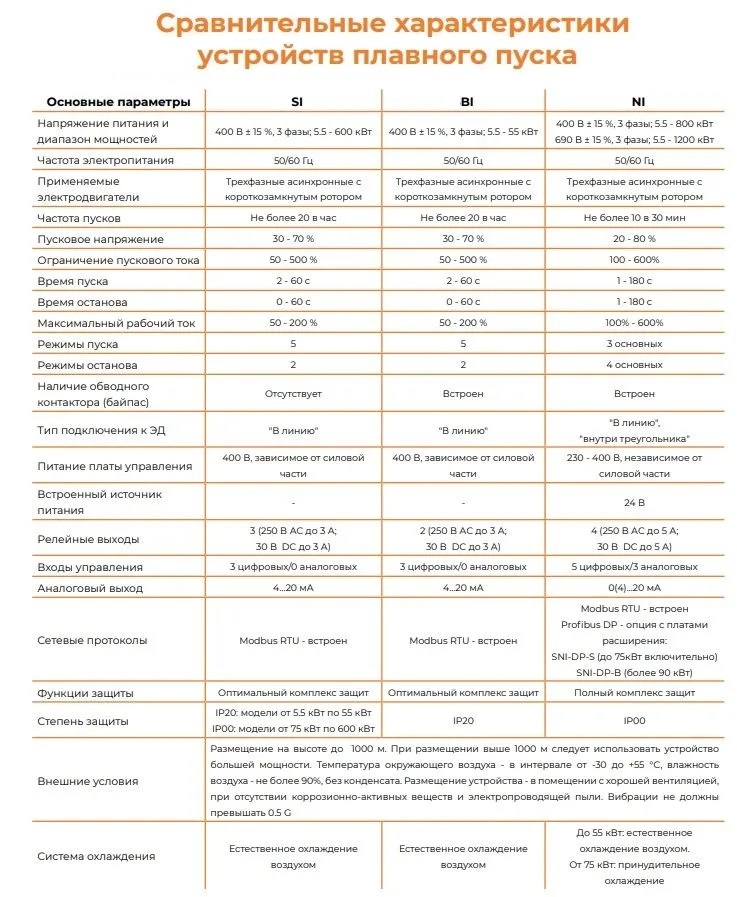

| Мощность | 0,12 - 1200 кВт | Под заказ расширенный диапазон | ||||
| Тип сети | 380/400В (220В...690В) | Под заказ расширенный диапазон | ||||
| Напряжение питания и диапазон мощностей |
3 фазы, 342-440 В (+5% не более 20 мс), 0,12/5.5 - 800 кВт 3 фазы, 594-759 В (+5% не более 20 мс); 0,12/5.5 - 1200 кВт |
||||
| Номинальный ток, А | 1 - 1600 Ампер (А) | Под заказ расширенный диапазон | ||||
| Ток для выбора кабеля | Согласно схеме подбора по запросу | ||||
| Частота электропитания | 50/60 Гц ±2% | ||||
| Применяемые электродвигатели | Трехфазные асинхронные с короткозамкнутым ротором | ||||
| Производители и бренды из наличия/под заказ: | ABB, Advanced Control, AuСom Electronics Ltd, Bosch Rexroth, Danfoss, Delta Electronics Inc, Elhart, Emotron, ESQ / Sinovo / ENC, Hyundai, Innovert, Inovance, Shenzhen Invt Electric, Lenze, Lsis / LS Electric, Mitsubishi Electric, Omron Corporation, Rockwell Automation / Allen-Bradley, Schneider Electric, SEW Eurodrive, Siemens Ag, Teco, Yaskawa, Yokogawa, Yolico, VEDA, VACON, EKF, IEK, Instart, Intek, Kippribor, ONI, Веспер. | ||||
| Частота пусков | Не более 20 раз в час (не чаще 1 раза в 3 минуты) | ||||
| Пусковое напряжение | 20-80% | ||||
| Ограничение пускового тока | 200-600% | ||||
| Время пуска | 1-180 с | ||||
| Время останова | 1-180 с | ||||
| Максимальный рабочий ток | 100% - 600% | ||||
| Режим пуска |
- токоограничение - запуск рывком - адаптивный запуск |
||||
| Режимы останова |
- останов по инерции - плавный останов - останов постоянным торможением - адаптивный останов |
||||
| Наличие обводного контактора (байпас) | Опционально (под заказ) | ||||

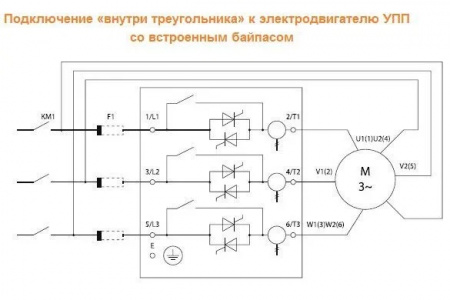

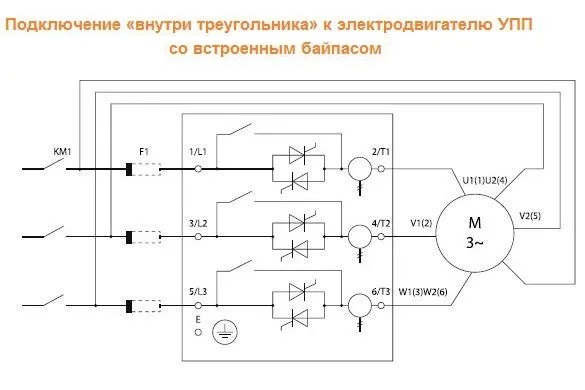

| Тип подключения к ЭД | "В линию", "внутри треугольника" | ||||
| Питание платы управления | 230-400 В, независимое от силовой части | ||||
| LCD русскоязычный дисплей |
• запись событий по дате и времени; • запись о количестве запусков, времени работы в часах, количестве кВт/ч; • программируемое пользователем отображение показателей (отображение графиков, проводимости тиристоров, текущей мощности и т.д.). |
||||
| Встроенный источник питания | 24 В DC | ||||

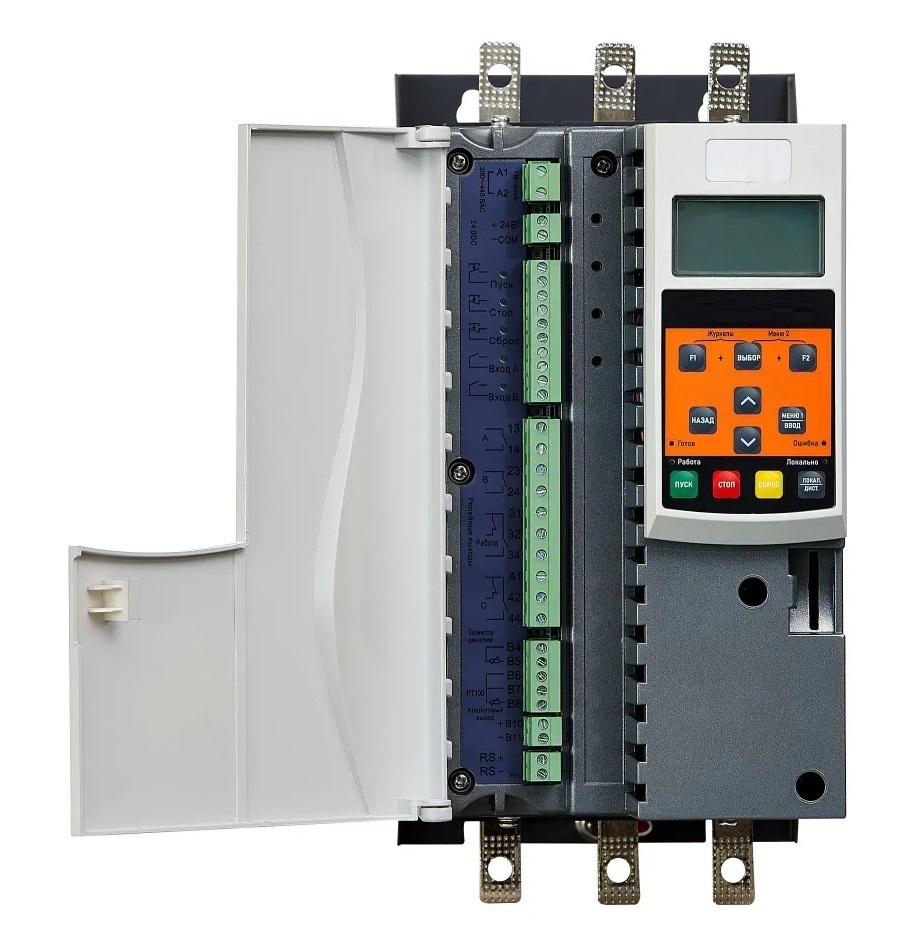

| Релейные выходы |
4 релейных выходы: 1 непрограммируемый, 3 программируемых (250 В АС до 5 А; 30 В DC до 5 А); |
||||
| Входы управления |
• 5 цифровых входов: 3 непрограммируемых, 2 программируемых; • 1 встроенный вход для датчика температуры PT100; • 1 аналоговый вход для подключения термистора |
||||
| Аналоговый выход | 1 аналоговый выход с диапазоном 0/4…20 мА | ||||
| Выносной/внешний пульт управления | Опционально (под заказ) | ||||
| Коммуникационный протокол | Опционально (под заказ: BACnet MSTP, FC Protocol, N2 Metasys, FLN Apogee, Modbus RTU (RS 485) | ||||
| Функции защиты |
• перегрузка двигателя; • тайм-аут запуска; • ток холостого хода; • мгновенная перегрузка по току; • перекос фаз; • контроль частоты питающей сети; • внешний сигнал отказа; • тепловая защита ЭД (термистор, PT100); • по питающему напряжению; • контроль последовательности фаз и т.д. |
||||
| Степень защиты | IP00 (Под заказ возможны: IP00, IP20, IP21, IP30, IP44, IP54, контейнер до -60t. и др.) | ||||
| Климатическое исполнение | У3 (под заказ: У1, У2, УХЛ, УХЛ1, УХЛ2, УХЛ3, УХЛ4, УХЛ5) | ||||
| Внешние условия | Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха - в интервале от -20 до +50°С, влажность воздуха - не более 90%, без конденсата. Размещение устройства - в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5 G | ||||
| Система охлаждения |
В моделях до 55 кВт и ниже: естественное охлаждение воздухом В моделях от 75 кВт и выше: принудительное охлаждение |
||||
| Гарантия | от 12/18/24/36/60 месяцев (в зависимости от комплектации и производителя) | ||||
| Вес |
не более 4 кг (до 10 кВт); не более 21 кг (до 55 кВт); не более 64 кг (до 110 кВт); не более 110 кг (до 1200 кВт); |
||||
| Габаритные размеры (ВхШхГ) |
не более 140х310х140мм (до 10 кВт/под заказ: сборка шкафа под габариты Заказчика); не более 200х400х220мм (до 55 кВт/под заказ: сборка шкафа под габариты Заказчика); не более 280х600х280мм (до 110 кВт/под заказ: сборка шкафа под габариты Заказчика); не более 400х1000х400мм (до 1200 кВт/под заказ: сборка шкафа под габариты Заказчика); |
||||
По Вашему требованию могут быть изменены согласно Вашего технического задания или технической спецификации, производим сборку на другие значения мощности, серии, степени защиты, климатическое исполнение и др.
Интерфейс для цифровой передачи данных RS485 - под заказ.
Климатическое исполнение - У1/УХЛ1 (уличное и внутреннее размещение) У3, У1, У2, УХЛ, УХЛ1, УХЛ2, УХЛ3, УХЛ4, УХЛ5.
Степень защиты шкафа - (Под заказ возможны: IP00, IP20, IP21, IP30, IP31, IP44, IP54, контейнер до -60t. и др.)
Включенные опции: принудительная вентиляция и принудительный обогрев;
Датчики (ДД/ДДМ) - преобразователь со встроенным демпфером пульсаций. Предназначены для непрерывного преобразования значения измеряемого параметра в унифицированный токовый сигнал (4 – 20) мА - включенная опция Производитель: НПП ПРОМА/EKF/IEK/DEKraft (Корея/Россия/Россия/Франция);
ПЛК-Программируемый логический контроллер - управляющий модуль, для автоматизирования определенного технологического и логического цифрового процесса, производитель: ОВЕН (Россия) Панель индикации данных с функциями редактирования для распределенных систем управления в сети RS-485 и RS-232 (протоколы Modbus RTU/ASCII, ОВЕН).
