| Ток, А | 200 Ампер |
| Напряжение, В | 380/400В (480В...690В) |
| Степень защиты IP | IP20 (под заказ возможны др.) |
| Вид монтажа | навесное/напольное |
|
Производитель |
 Германия  Франция  Финляндия  Италия
|
* Цена варьируется при изменении параметров, стоимость уточняйте по email или телефону.
** Изображения указаны примерные под разные комплектации, подробные уточняйте по email.
пунктов выдачи
монтаж на объекте
странам Таможенного союза
до 5 лет (60 месяцев)

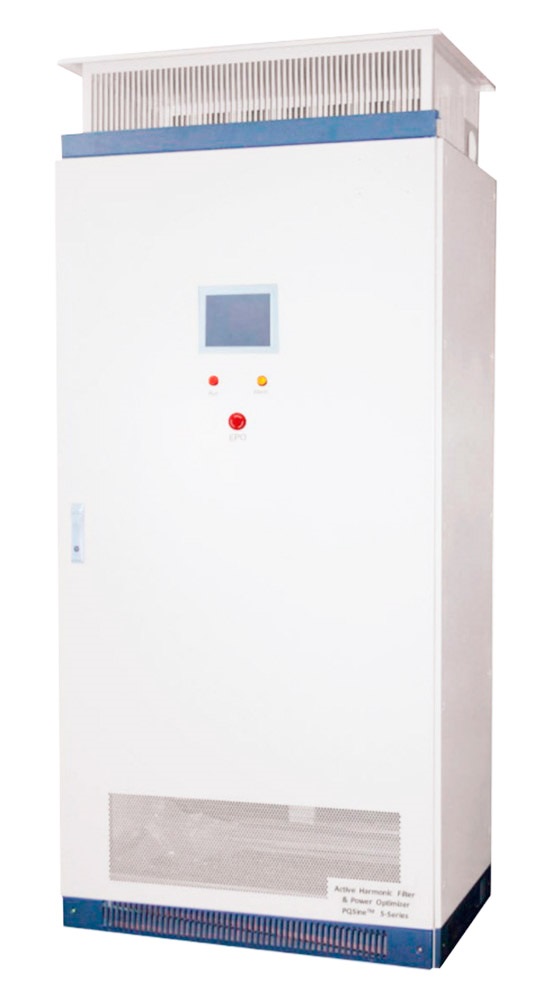

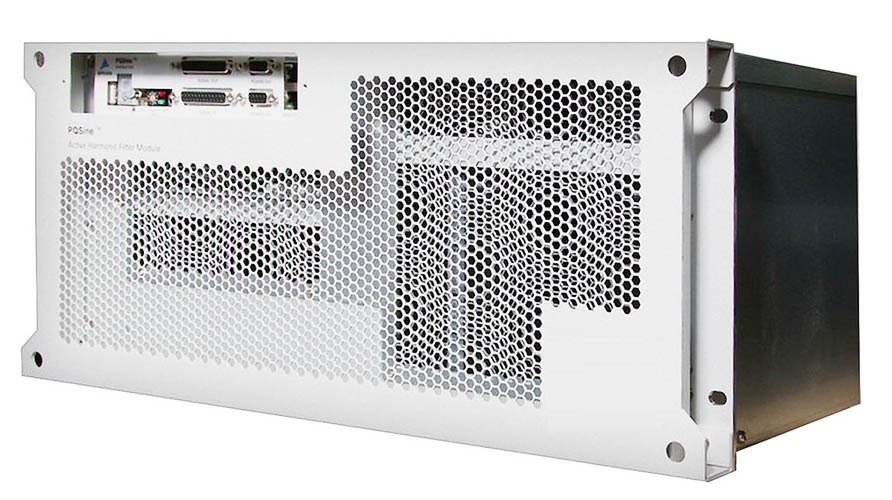

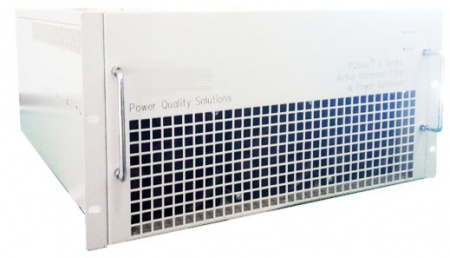

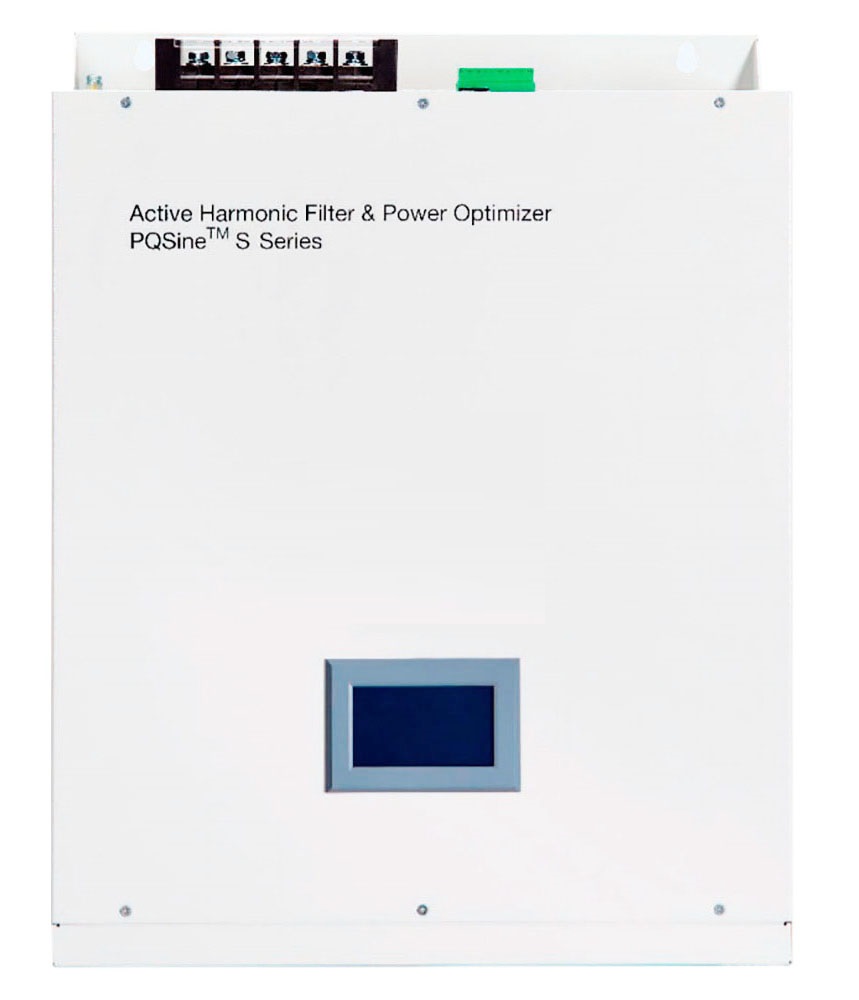

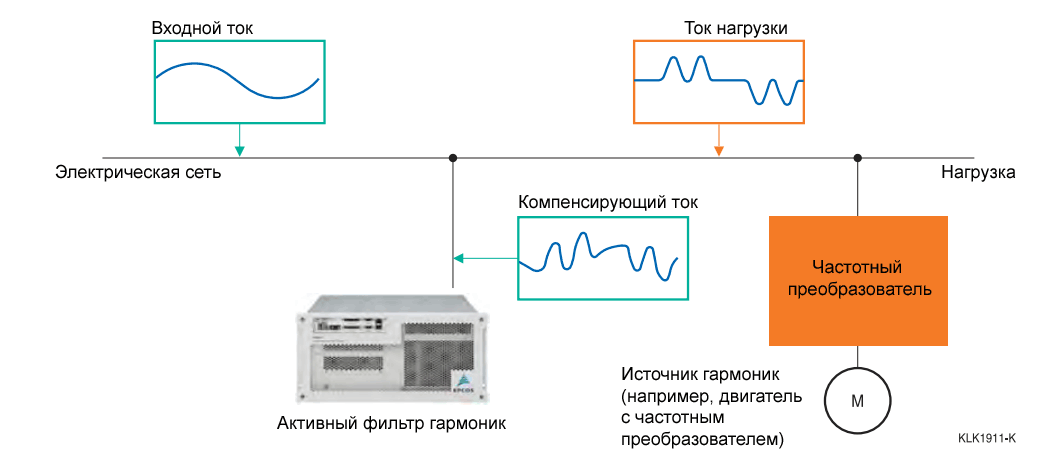

Активный динамический фильтр АДФ на 200А - это модульный блок, который анализирует ток основной частоты и токи высших гармоник с помощью модулей IGBT(биполярный транзисторы с изолированным затвором) , после чего генерирует ток компенсации в противоположной фазе, который позволяет снизить уровень искажений и получить почти синусоидальную форму волны. Основные преимущества:
- Стандартизированные активные фильтрующие модули
- 32-битный DSP с плавающей запятой, FPGA (встроенный)
- Частота переключения / управления 20-50 кГц
- Время реакции: прибл. 20 мкс
- Компенсация до 50-го гармонического порядка
- Индивидуально выбираемая степень гармонического уменьшения
- Простое электрическое соединение силовой и управляющей проводки
Диапазон выпускаемых по номинальному току от 25 Ампер до 2500 Ампер, на низкое напряжение: 0.23 кв, 0.36 кВ, 0.38 кВ, 0.4 кВ, 0.44 кВ, 0.50 кВ, 0.52 кВ, 0.69 кв. Изготовление по требованию Заказчика: климатическое исполнение активных фильтров под заказ: У1, У2, У3, УХЛ, УХЛ1, УХЛ2, УХЛ3, УХЛ4 и УХЛ5, так же степень защиты шкафа - под заказ: IP00, IP21, IP31, IP44, IP54, климатический блок контейнер для крайнего севера (-60+50t) - по требованию Заказчика.
На заметку покупателю!
По отдельному требованию производим фильтра на другие значения мощности, серии, степени защиты, климатическое исполнение и др.
Заказать или купить АДФ на 200А по цене указанной на сайте, Вы можете по телефону, e-mail.
| Номинальное напряжение |
380 В (228...456 в) |
480 в (384...552 в) |
690 В 480...790 в) |
|||||
| Частота сети | 62 Гц | |||||||
| Номинальный ток фильтра, А | 25, 35, 50, 60, 75, 90, 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600 | 25, 35, 50, 60, 75, 90, 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600 | ||||||
| Нейтральная фильтрующая способность | 3 раза номинальный ток фильтра (в случае 4-проводного устройства) | |||||||
| Диапазон компенсации гармонического тока | 2-й-50-й гармонический порядок или заданные гармоники от 0 до 110% | |||||||
| Скорость гармонического уменьшения | > 97% *) | |||||||
| Типичные потери мощности | < 3% (в зависимости от нагрузки) | |||||||
| Целевой коэффициент мощности | Регулируется от -1 до 1 | |||||||
| Частота переключения | 20 кГц / 35 кГц | |||||||
| Время реакции | Приблизительно. Общее время отклика | < 5 мс | ||||||
| Гармоническая компенсация | Доступно | |||||||
| Компенсация реактивной мощности | Доступно | |||||||
| Компенсация дисбаланса | Доступно | |||||||
| Дисплей | Все системы включают в себя 7-дюймовый TFT цветной блок управления / дисплея (сенсорный экран) | |||||||
| Коммуникационный порт | RS485 и сетевой порт (RJ45) | |||||||
| Коммуникационный протокол | Modbus (RTU), TCP / IP (Ethernet) | |||||||
| Сигнализация неисправности | Доступно, макс. 500 записей тревоги | |||||||
| Уровень шума | < 56 дБ (в зависимости от модели) | < 65 дБ (в зависимости от модели) | ||||||
| Защитная функция | Перенапряжение, пониженное напряжение, короткое замыкание, инверторный мост инверсный, сверхкомпенсация | |||||||
| Окружающие условия | От -10 до +40 °C без снижения температуры. Решения для более высоких температур окружающей среды по запросу | |||||||
| Относительная влажность | От 5 до 95%, без конденсации | |||||||
| Охлаждение |
75, 151, 300, 405 л / сек (25-35, 50-60, 75-100, 150 а) |
359 л / сек | ||||||
| Класс защиты | IP 20, (опт. IP30, IP31, IP42, IP 54) в соответствии с IEC 529 (настраиваемый) | |||||||
| Цвет панели | RAL7035 светло-серый | |||||||
| Высота | 1500; 1% вверх по 1500 M. между 1500 m к 4000 m, согласно GB/T3859. 2, Сила уменьшает 1% для каждых дополнительных 100 m | |||||||
| Квалификации | CE, IEEE 61000 | CE, ETL (UL 508 и CSA C22. 2 # 2014), IEEE 61000 | ||||||
| Соответствие стандартам | IEEE 519, ER G5 / 4 | |||||||
|
ВНИМАНИЕ! Все блоки комплектуются 7 - дюймовым TFT дисплеем или дисплеем с точскрином. Измерительным трансформатором тока в комплект поставки не входят. |
||||||||
